Wiertarka wielowrzecionowa MAGGI MS 704

Q: Szybkie wiercenie poziome

Dzięki rozstawowi osi 704 mm i dużemu stołowi roboczemu można jednocześnie obrabiać 2 panele o szerokości 348 mm .

Q: Szybkie wiercenie poziome

Dzięki rozstawowi osi 704 mm i dużemu stołowi roboczemu można jednocześnie obrabiać 2 panele o szerokości 348 mm .

Q: Szybkie wiercenie pionowe

Możliwość obróbki boków o długości 3000 mm w 4 cyklach roboczych .

Q: Wszechstronność

Wiercenie pod dowolnym kątem od 0° do 90° .

Q: Bezpieczne mocowanie paneli

Szybko pozycjonowane zaciski bezpieczeństwa zapewniają maksymalną stabilność i pewne unieruchomienie obrabianego elementu podczas cyklu pracy, gwarantując najwyższą precyzję wiercenia.

Stworzona z myślą o szybkiej produkcji mebli nieseryjnych

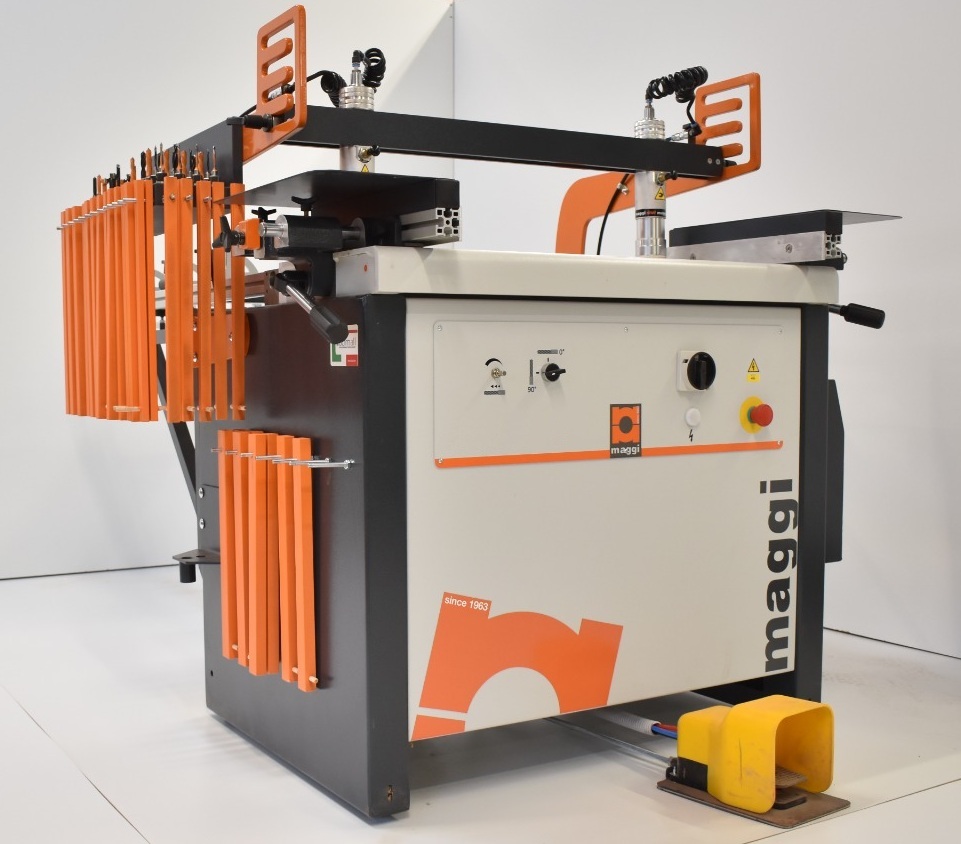

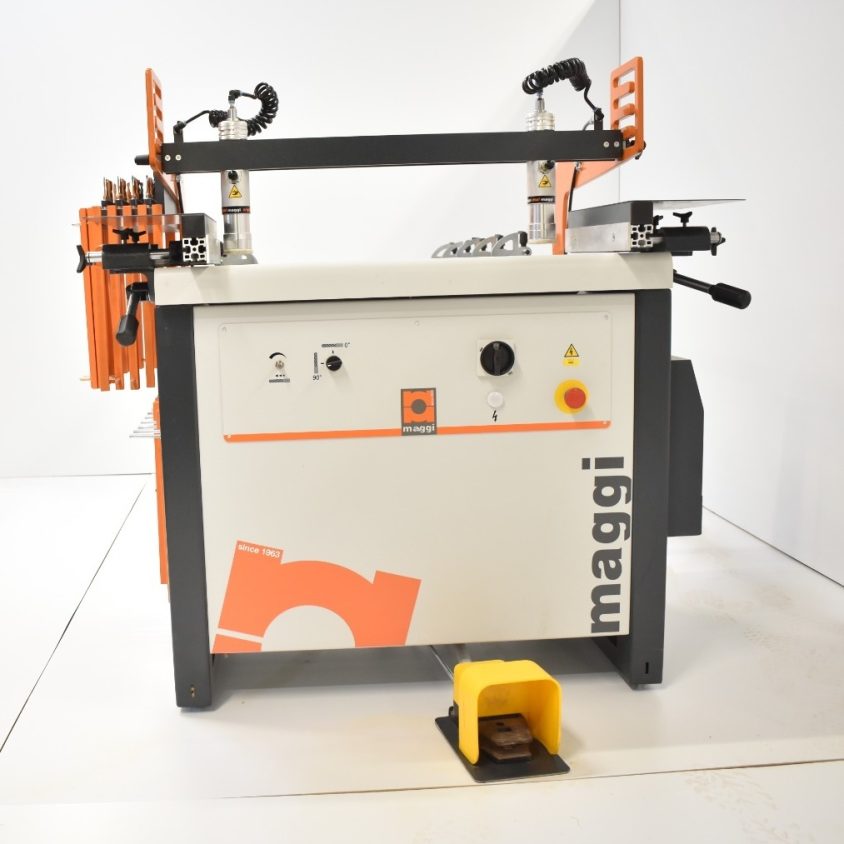

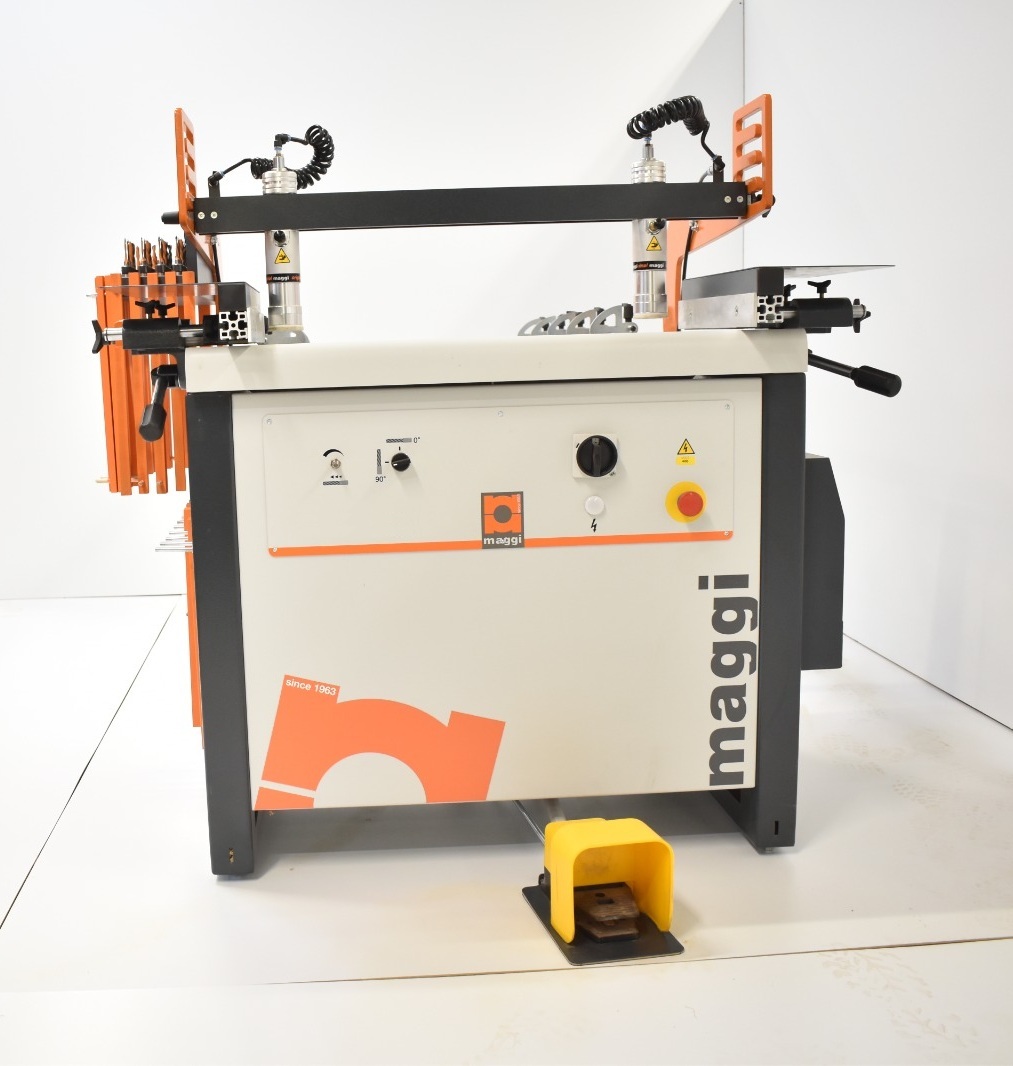

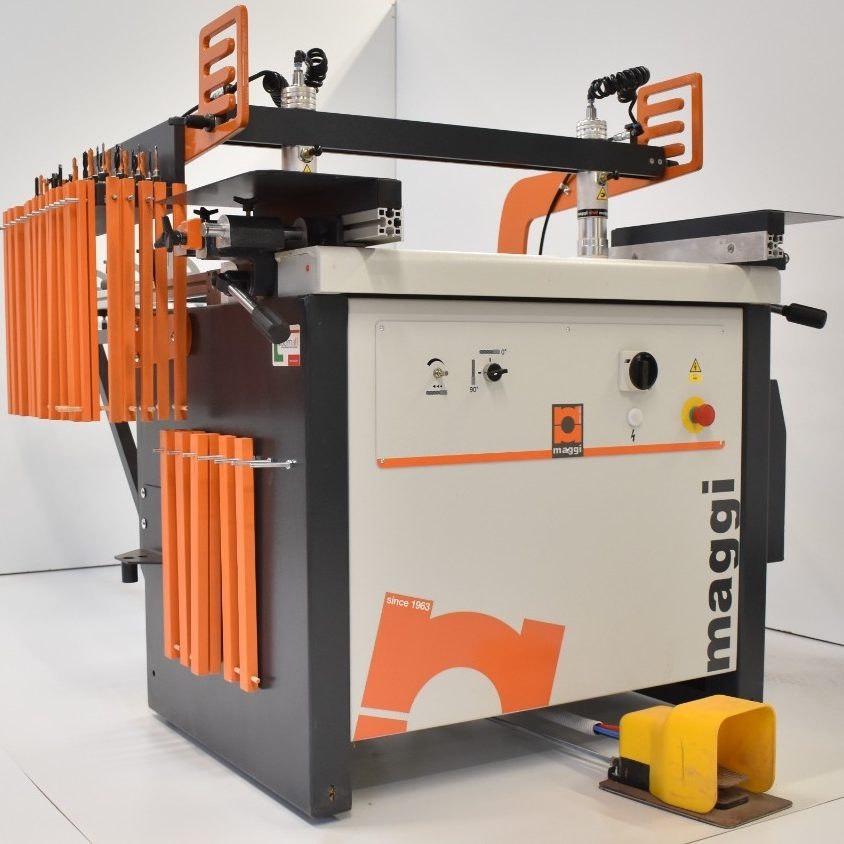

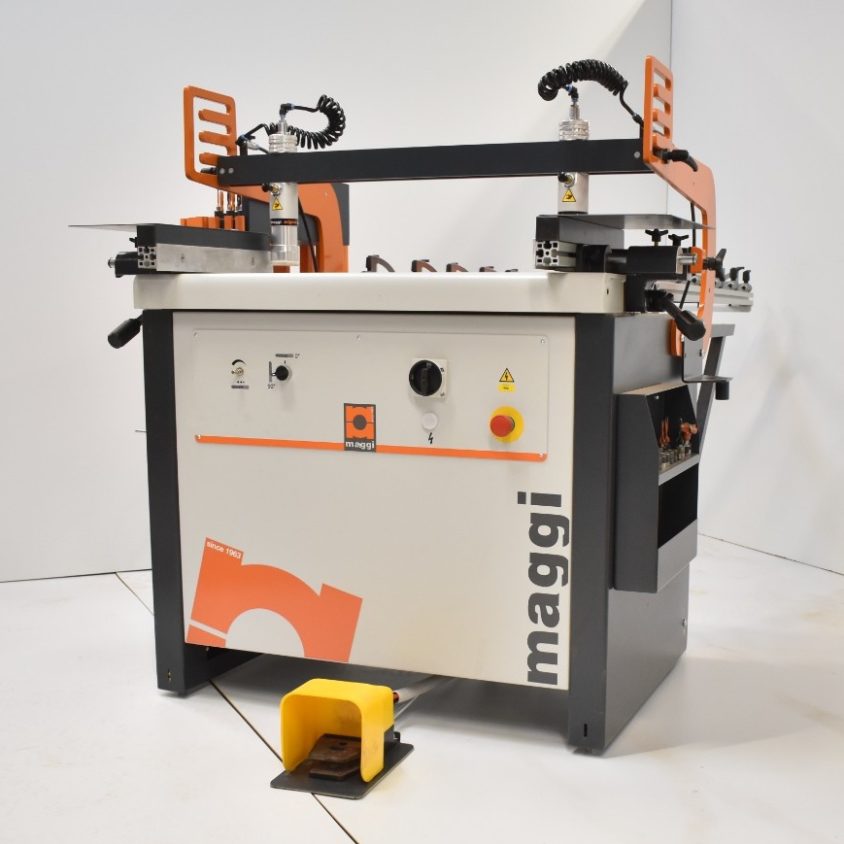

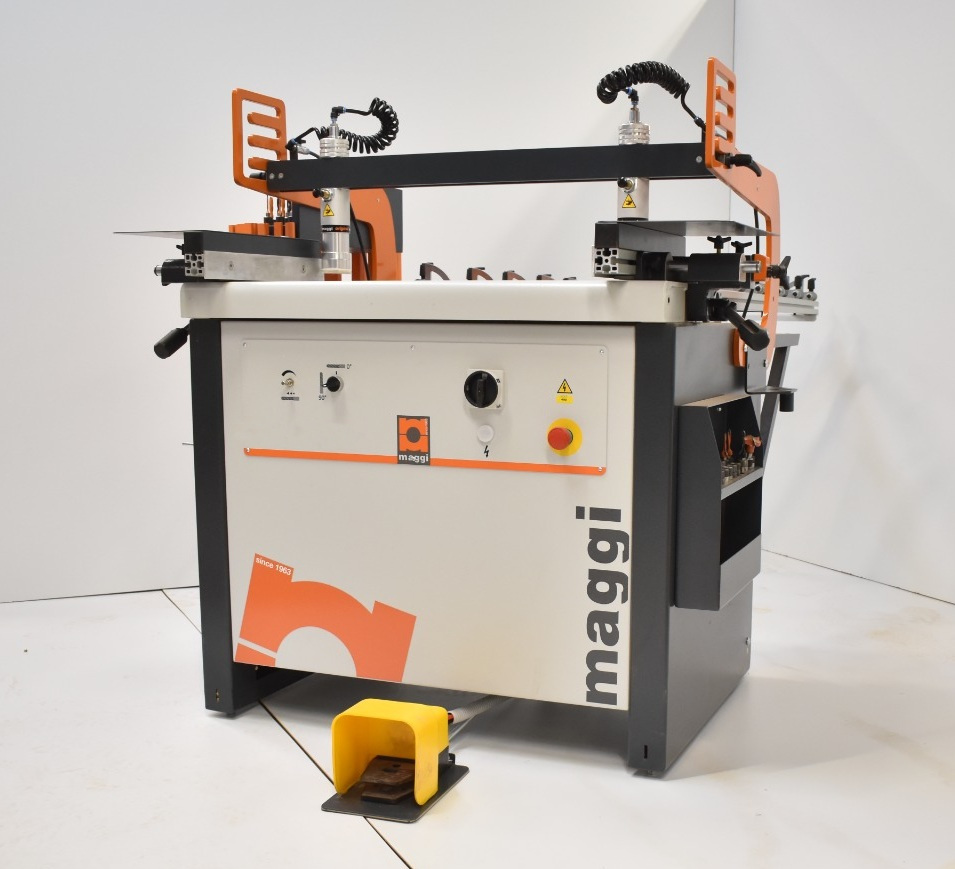

Wiertarka Maggi Ms704 to pierwsza na świecie jednogłowicowa wiertarka wielowrzecionowa stworzona z myślą o szybkiej produkcji mebli nieseryjnych.
Urządzenie jest wyposażone w głowicę 23 wrzecionową o stałym rozstawie 32 mm dającym rozstaw skrajnych wrzecion 704 mm.

Maszyna została rozbudowana o opatentowaną ramę przymiarową o długości 1500mm na której pracuję się niezależnie od systemu 32mm. Daję to swobodną możliwość obróbki materiału o długości 3000mm. Zatem format 2800 maszyna obsługuję z zapasem.

Nowa koncepcja wiercenia elementów meblowych pozwala na szybką obróbkę materiału bez konieczności przezbrajania maszyny. Rama przymiarowa jest elementem stałym urządzenia.

W przeciwieństwie do konwencjonalnych wiertarek , główną osią operacyjną jest oś prostopadła do głowicy wrzecionowej a nie równoległa.

MS 704 została dodatkowo wyposażona w regulację wysokości belki dociskowej co pozwala na obróbkę materiałów grubości nawet 200mm przez co maszyna staję się urządzeniem doskonałym do pracy w litym drewnie.
Dociski zostały zasilone niezależnymi obwodami oraz zostały wyposażone w zawory pozwalające na bezpieczną pracę poprzez wyłączenie jednego z docisków kiedy wykonywana jest obróbka mniejszych elementów.

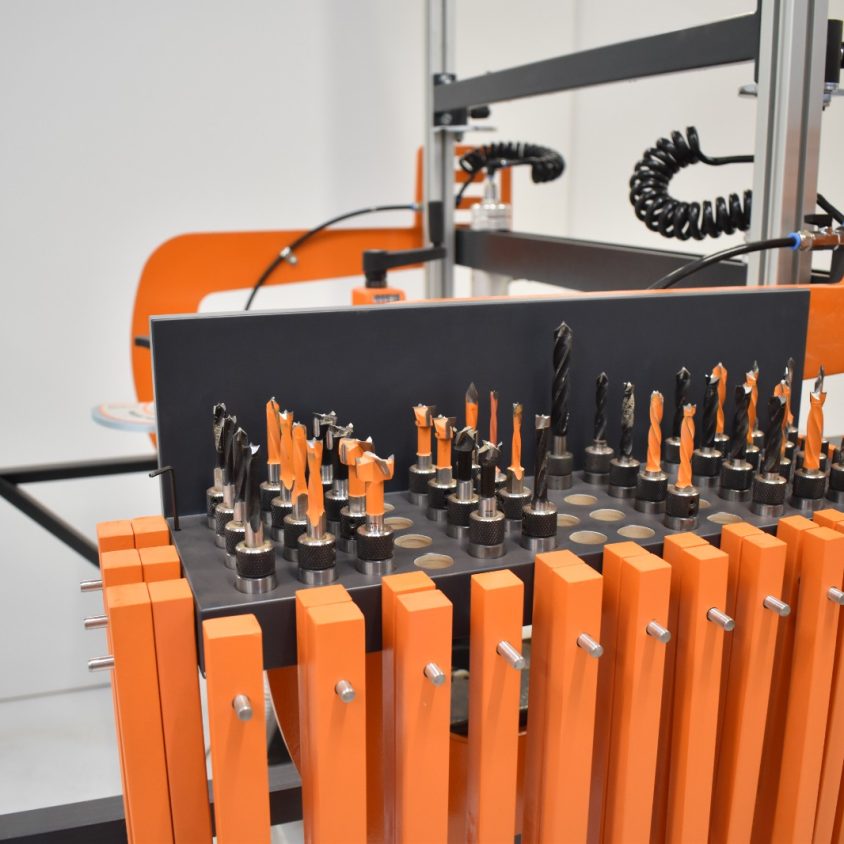

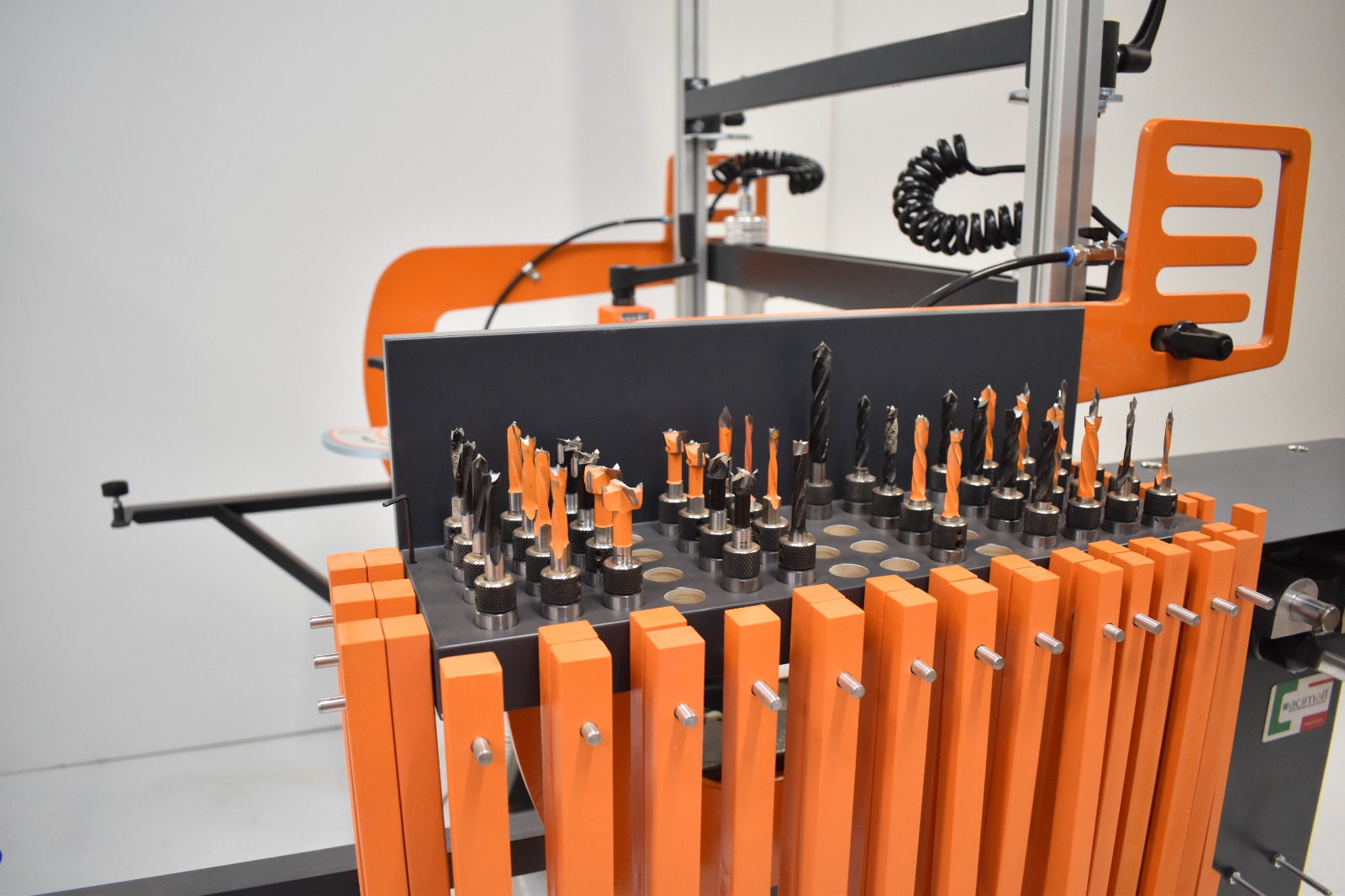

MS line 704 wyposażona jest standardowo w magazyn wierteł oraz komplet dystansów do pozycjonowania elementów w osi równoległej do głowicy wrzecionowej .

Główne cechy maszyny:

Wiertła wymieniane na szybkozłączach
Rozstaw osi 32 mm
Pneumatyczna regulacja obrotu głowicy od 0° do 90°
Solidny stół roboczy ze stali
Przygotowana do podłączenia do odciągu trocin
Wyprodukowana zgodnie ze standardami CE

Wyposażenie standardowe:

Silnik o mocy 1,5 kW

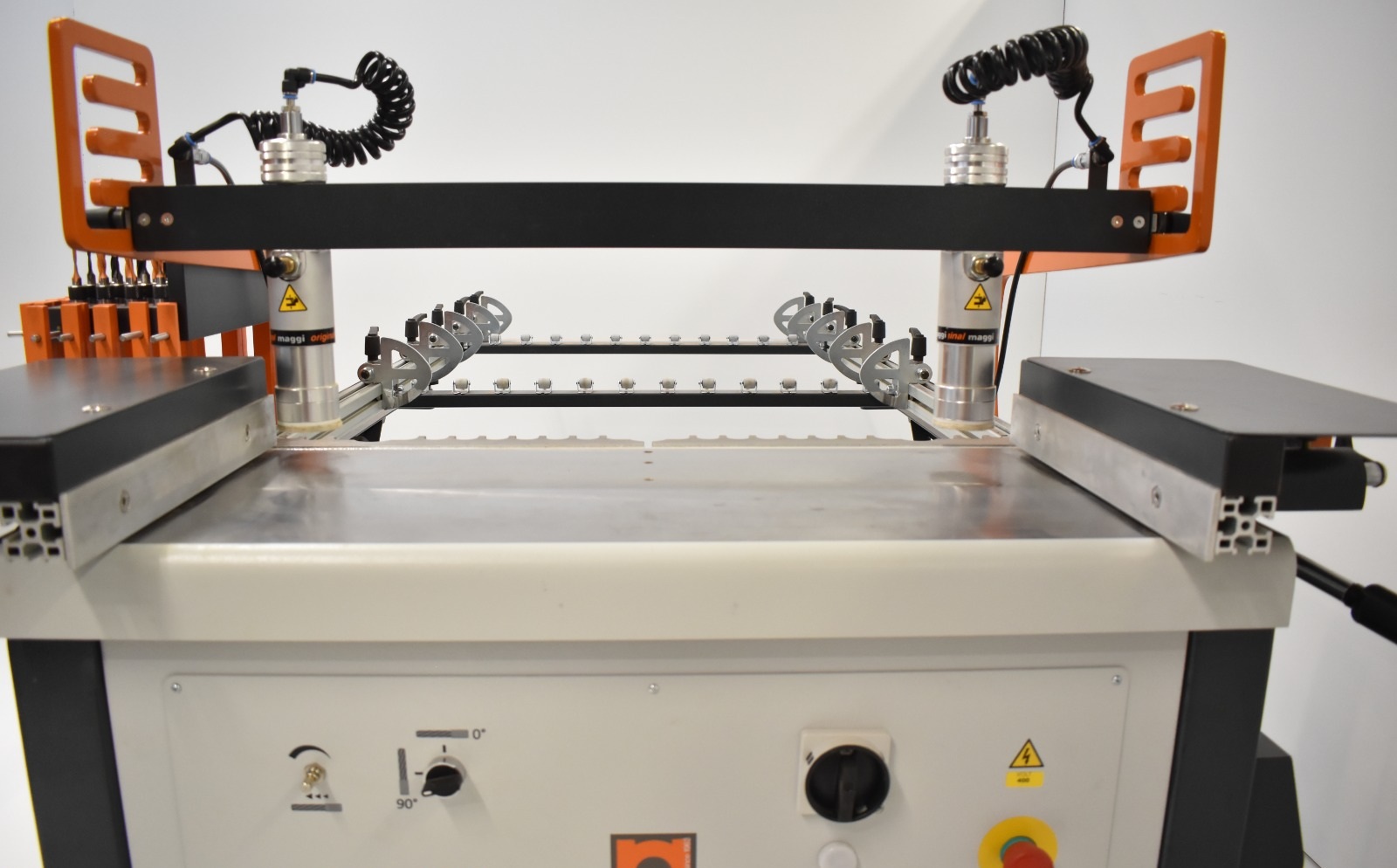

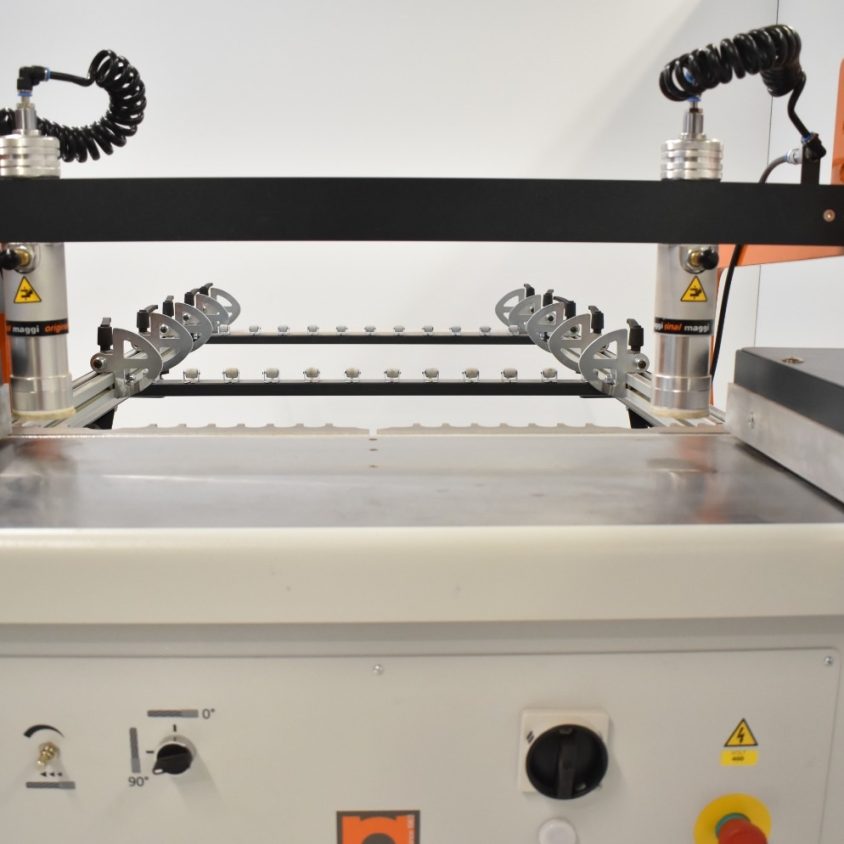

2 opatentowane dociski pneumatyczne
5 uchwytów szybkomocujących

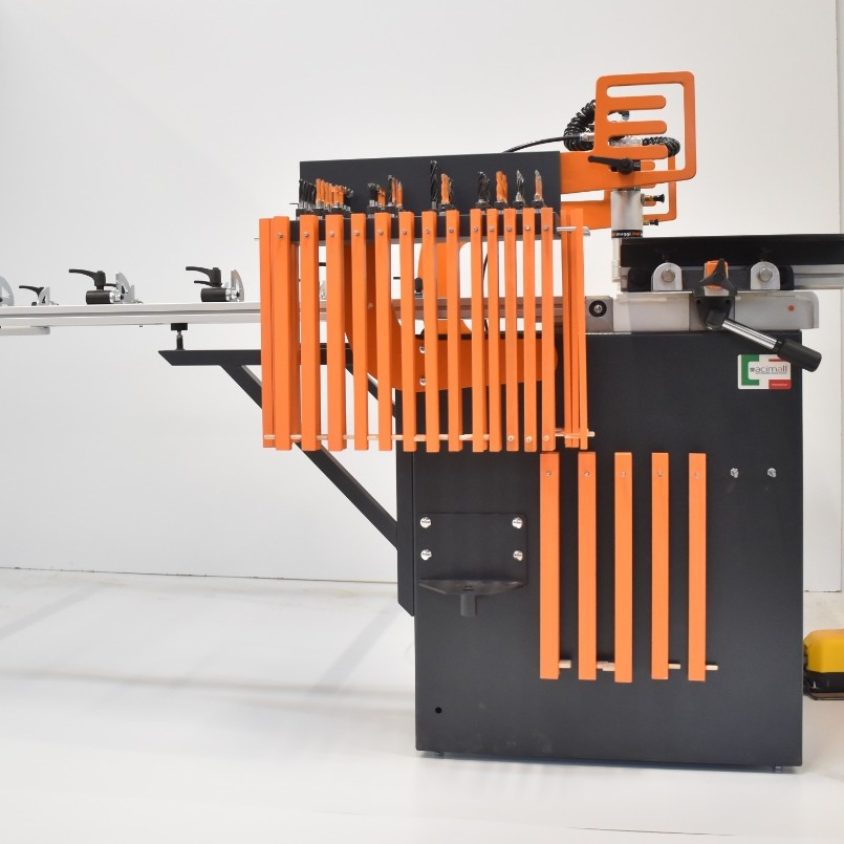

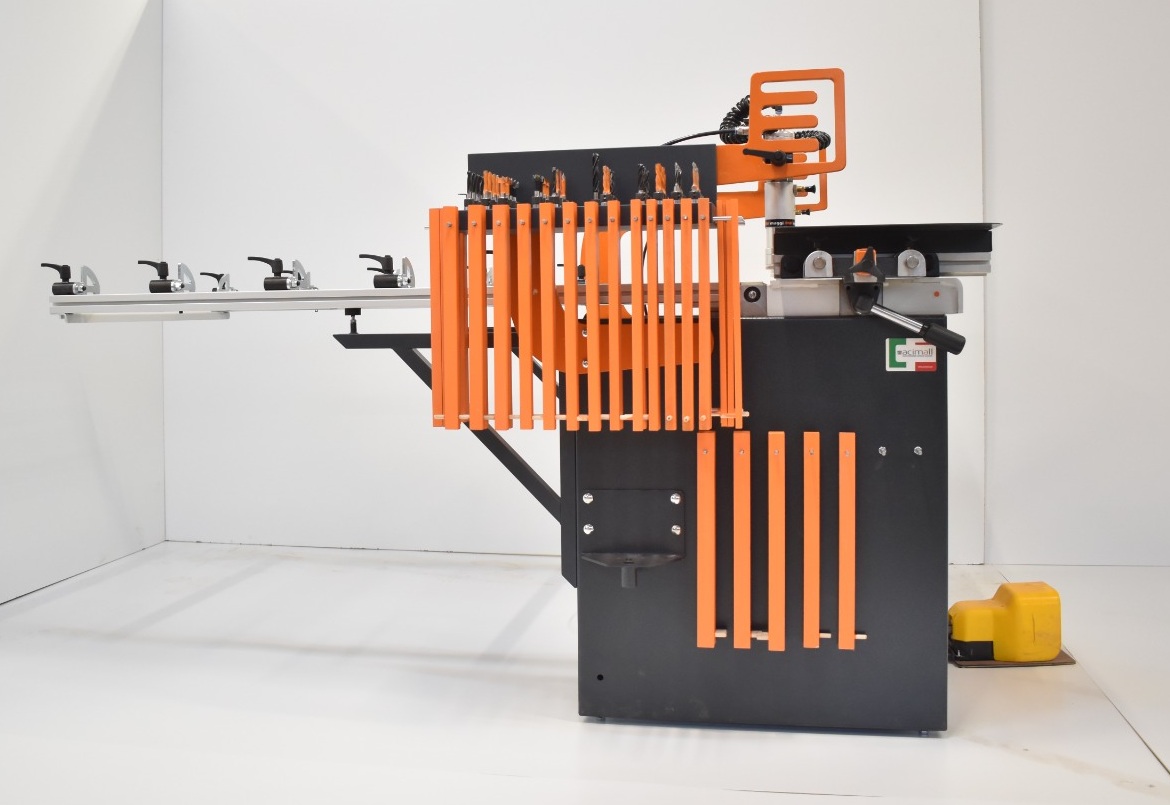

2 aluminiowe prowadnice o długości 1500 mm z 4 ogranicznikami referencyjnymi
2 zdejmowane boczne prowadnice na stole roboczym, regulowane na precyzyjnych licznikach cyfrowych
2 stałe ograniczniki referencyjne na 37 mm do zawiasów
Regulacja wysokości wiercenia na licznikach cyfrowych
System Spiralny – opatentowane urządzenie do szybkiej regulacji głębokości wiercenia
Tylna prowadnica z maksymalnym przesuwem 300 mm
Przygotowana do podłączenia do odciągu trocin

Specyfikacja maszyny:

Szybkie wiercenie poziome

Dzięki rozstawowi osi 704 mm i dużemu stołowi roboczemu można jednocześnie obrabiać 2 panele o szerokości 348 mm.

Szybkie wiercenie poziome

Dzięki rozstawowi osi 704 mm i dużemu stołowi roboczemu można jednocześnie obrabiać 2 panele o szerokości 348 mm.

Szybkie wiercenie pionowe

Możliwość obróbki boków o długości 3000 mm w 4 cyklach roboczych.

Perfekcyjne łączenie paneli

Boczne prowadnice referencyjne, regulowane wzdłuż listwy metrycznej, wyposażone w lupę i noniusz, zapewniają operatorowi precyzyjny punkt odniesienia oraz gwarantują idealny równoległy układ wierceń.

Szybkie ustawienie

Regulacja głębokości wiercenia jest niezwykle prosta dzięki urządzeniu „Spiral System” oraz automatycznemu resetowi 10 mm dla wiercenia pionowego.

Wszechstronność

Wiercenie pod dowolnym kątem od 0° do 90°.

Bezpieczne mocowanie paneli

Szybko pozycjonowane zaciski bezpieczeństwa zapewniają maksymalną stabilność i pewne unieruchomienie obrabianego elementu podczas cyklu pracy, gwarantując najwyższą precyzję wiercenia.

Produktywność

Dwukrotnie szybsza niż stołowa wiertarka.

Wysokość cięcia

Wysokość i kąt cięcia tarczy jest ustawiany za pomocą pokrętła ze wskaźnikiem zegarowym. Pochył tarczy jest w przedziale 90° do 45°. Maksymalna wysokość cięcia (przy tarczy 315mm) wynosi 95mm.

Szybkie i precyzyjne pozycjonowanie paneli

Dzięki dwóm aluminiowym liniałom (1500 x 80 mm) z 4 ogranicznikami referencyjnymi.

Tylna prowadnica

Tylna prowadnica z przesuwem 300 mm umożliwia wiercenie otworów dokładnie na środku bocznych paneli szafy, bez potrzeby użycia długiej prowadnicy.

Stały ogranicznik do zawiasów

Stały ogranicznik 37 mm jest niezwykle przydatny do wiercenia otworów montażowych na zawiasy w bocznych panelach.

Solidna konstrukcja

Wykonana ze stali, trwała, ekologiczna, pokryta odporną na rdzę powłoką proszkową. Głowica wiertarska wykonana z aluminium, a wewnętrzne przekładnie ze szlifowanej stali.

Szybkie i precyzyjne pozycjonowanie paneli

Dzięki dwóm aluminiowym liniałom (1500 x 80 mm) z 4 ogranicznikami referencyjnymi.

Specjalna konstrukcja do pracy z wiertłami o dużej średnicy

Grzebień został zaprojektowany z 3 stałymi pozycjami, umożliwiającymi użycie wierteł frezowych o dużej średnicy bez konieczności dodatkowej regulacji głowicy wiertarskiej.

Szybkie wiercenie otworów pod zawiasy

Możliwość zastosowania agregatów wiertarskich dostępnych typów (BLUM, HETTICH, SALICE, GRASS) do wiercenia trzech otworów pod zawiasy w jednym cyklu roboczym.

Dane techniczne:

Liczba wrzecion	23
Odległość między sąsiednimi wrzecionami	32 mm
Odległość między pierwszym a ostatnim wrzecionem	704 mm
Maksymalna głębokość wiercenia	65 mm
Liczba docisków pneumatycznych	2
Maksymalna szerokość obrabianego elementu	885 mm
Maksymalna długość obrabianego elementu	3 000 mm
Maksymalna grubość obrabianego elementu	60 mm
Zakres wysokości docisku nad blatem	8 – 65 mm (opcjonalnie 140 mm)
Moc silnika	1,5 kW
Obroty silnika	2 800 obr./min.
Ciśnienie robocze	6 – 8 bar
Zużycie powietrza	10 l/ cykl
Poziom hałasu	76,1 dB
Średnica króćca odciągowego	80 mm
Wysokość blatu roboczego	900 mm
Wymiary maszyny	1 235 x 910 x 1 310 mm
Waga maszyny	300 kg
