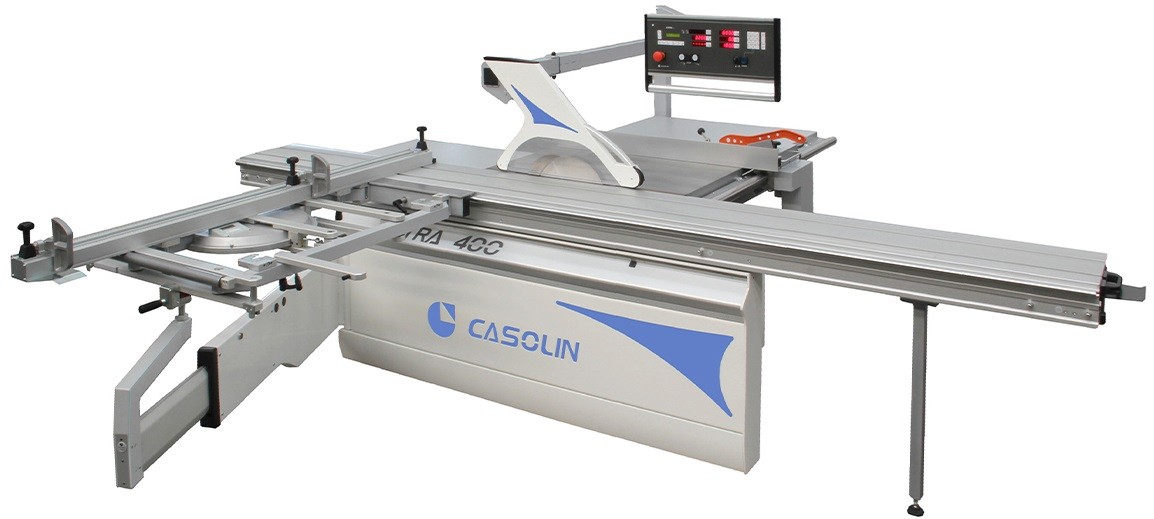

Piła Formatowa Casolin ASTRA 400 5CNC

Piła formatowa Casolin ASTRA 400 5 CNC POSIT wyposażona jest w szereg udogodnień pozwalających na bezpieczną, sprawną i precyzyjną pracę.

Podstawowe wyposażenie maszyny:

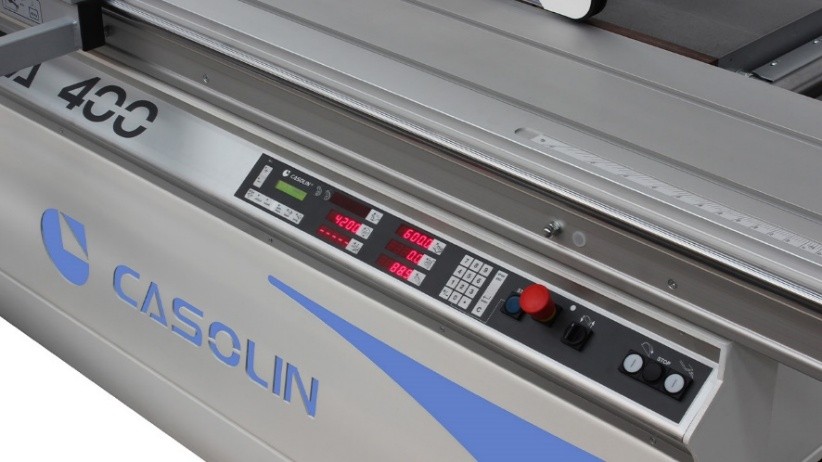

Wiszący nad maszyną panel sterowania, 5 osi sterowanych CNC: podnoszenie i pochył piły, podnoszenie i wyrównanie podcinaka (na życzenie), przykadnica równoległa 1300 mm
Aluminiowy stolik tylny
Osłona tarczy z ruchomym ramieniem umożliwiającym jej wyłączenie
Pochył ostrza 0^o – 45^o
Wózek z anodyzowanego aluminium na podwójnych stalowych rolkach o długości 3200 mm, szerokości 360 mm
Automatyczny przełącznik gwiazda/ trójkąt
Wyłącznik awaryjny
Zasilanie 400V –3 fazowe – 50 Hz
Główny silnik 4 kW z hamulcem elektromagnetycznym
Cyfrowy wyświetlacz prędkości
Elektryczny wyświetlacz cyfrowy pochyłu piły od 0^o do 45,5^o z automatycznym powrotem do 0^o
Ramię na prowadnicy liniowej (jak w ASTRA 500)
Pochyłe ramię teleskopowe z 2 ogranicznikami

Główne zalety ruchomego stołu w ASTRA 400:

Doskonała stabilność dzięki specjalnemu profilowi rolek
Bezobsługowość: Prowadnice ślizgowe nie wymagają już częstego czyszczenia

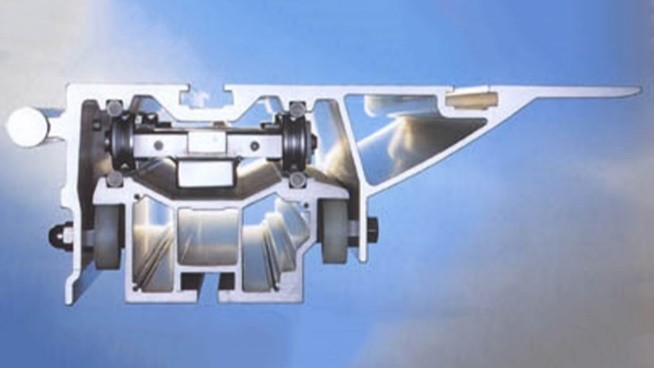

Profil aluminiowy z zamknietą strukturą rurową, aby zwiększyć odporność na skręcanie
Okrągły pręt boczny wbudowany w wózek, aby instalacja akcesoriów (wózek poprzeczny, prowadnica do cięcia równoległego) była szybka, praktyczna i precyzyjna.
Praktyczny mechanizm sterujący do blokowania wózka w pozycji cięcia oraz do załadunku dużych paneli.
Szeroka powierzchnia z anodyzowanego aluminium
Wózek blokowany w 3 pozycjach: zamknięty- pośredni- otwarty

System do szybkiego i precyzyjnego cięcia paneli pod kątem. Ruch stołu równoległobocznego na stożkowych łożyskach wałeczkowych zapewnia dokładność kąta cięcia oraz ułatwia przesuwanie.

Płaszczyzna stołu może być zablokowana w dowolnej pozycji w zakresie +/-46 stopni, a w pozycji centralnej (zero) znajduje się wygodny uchwyt z precyzyjnym blokującym bolcem.
Kąt widoczny jest w systemie setnym dzięki cyfrowemu wyświetlaczowi LCD zasilanemu bateriami (czas pracy: 2 lata). Teleskopowy ogranicznik umożliwia cięcie do 3500 mm i jest wyposażony w szybki mechanizm mocujący w dwóch pozycjach roboczych.

Pozycjonowanie 5 osi CNC

Prowadnica równoległa, Wysokość i pochył piły, Wysokość i położenie podcinaka, 400 programów, Automatyczna kompensacja wymiaru prowadnicy równoległej, wysokości i pochyłu tarczy (do 45,5o)

Automatyczne pozycjonowanie wysokości podcinaka po uruchomieniu silnika (opcja).

Teleskopowy liniał z dźwigniowym mechanizmem mocującym umożliwia szybkie pozycjonowanie i blokowanie na linii cięcia oraz łatwy montaż i demontaż z prowadnicy poprzecznej.

Możliwość cięcia pod kątem.

Dane techniczne:

Długość wózka	1900/2350/2600/3200/3800 mm
Średnica piły	300 – 400 mm
Obroty piły	3200/4200/5000 obr./min
Średnica trzpienia	30 mm
Moc silnika	4 kW, opcjonalnie 5,5 lub 7,5 kW
Średnica tarczy podcinaka	120 mm
Średnica trzpienia podcinaka	20 mm
Obroty podcinaka	8200 obr./min
Waga netto	1000 – 1150 kg
Wymiary podstawowe maszyny z wózkiem 3200 mm	3300 x 1240 x 1350 mm
Wymiary maszyny ze zmotoryzowanym ramieniem i wózkiem 3200 mm	3300 x 2220 x 1800 mm

Wysokość cięcia (z podcinakiem):

Średnica tarczy	300	350	400
Wysokość cięcia przy pochyle 0^o	0 – 75 mm	0 – 100 mm	0 – 125 mm
Wysokość cięcia przy pochyle 45^o	0 – 50 mm	0 – 68 mm	0 – 86 mm

Wyposażenie dodatkowe:

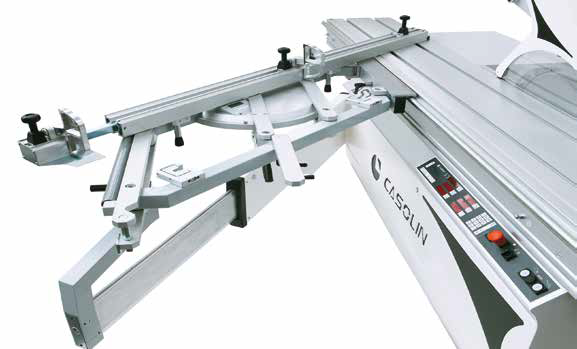

Wózek poprzeczny do cięć kątowych z pochyłem ±46^o kompletny z ramieniem teleskopowym z prowadnicą liniową (patent Casolin). Ruch stołu równoległobocznego na stożkowych łożyskach wałeczkowych zapewnia dokładność kąta cięcia oraz ułatwia przesuwanie.

Płaszczyzna stołu może być zablokowana w dowolnej pozycji w zakresie +/-46 stopni, a w pozycji centralnej (zero) znajduje się wygodny uchwyt z precyzyjnym blokującym bolcem.

Kąt widoczny jest w systemie setnym dzięki cyfrowemu wyświetlaczowi LCD zasilanemu bateriami (czas pracy: 2 lata). Teleskopowy ogranicznik umożliwia cięcie do 3500 mm i jest wyposażony w szybki mechanizm mocujący w dwóch pozycjach roboczych. (PLS)

Główne cechy techniczne nowej prowadnicy równoległej:

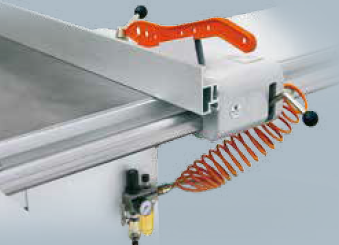

Ruch liniału równoległego na łożysku powietrznym (PATENT CASOLIN): bardzo łatwe przesuwanie praktycznie bez żadnego tarcia.
System samoczyszczący i samosmarujący: brak konieczności konserwacji. Dzięki zastosowaniu kombinacji powietrza i oleju pneumatycznego liniał pozostaje czysty, a jednocześnie chroniony przed zanieczyszczeniami.
Czyszczenie liniału i skali metrycznej: podczas ruchu liniału zarówno prowadnica, jak i skala metryczna są stale czyszczone strumieniem powietrza, co zapewnia zawsze wyraźny odczyt wymiarów.

Teleskopowa prowadnica do cięć prostych i ukośnych z regulacją długości.

Składane ograniczniki, pozbawione luzów, mogą być precyzyjnie ustawione z dokładnością do części milimetra, dzięki wysokiej precyzji, płynności ruchów oraz bardzo dobrej optyce soczewki odczytowej.

C1,9	Wózek o długości 1900 mm
C2,35	Wózek o długości 2350 mm
C2,6	Wózek o długości 2600 mm
C3,8	Wózek o długości 3800 mm
INC2A	Podcinak sterowany w dwóch osiach CNC
RAP	Podcinak z regulacją szerokości cięcia (2,8- 3,6 mm) — kompletny z piłkami
RAP1	Komplet (2 szt.) zapasowych piłek do podcinaka z regulacją szerokości cięcia
LAI	Piłka podcinaka o średnicy 120 mm
AUTO	Automatyczny przełącznik gwiazda/ trójkąt dla silnika 5.5 kW i 7,5 kW
5,5KW	Silnik główny 5,5 kW
5,5KWF	Silnik główny 5,5 kW z hamulcem elektromagnetycznym
7,5KW	Silnik główny 7,5 kW
7,5KWF	Silnik główny 7,5 kW z hamulcem elektromagnetycznym
VOL	Specjalne napięcie
VOL	Napięcie jednofazowe
DRT	Manualny liniał teleskopowy z wyświetlaniem pomiaru na 3 ekranach LCD
PLS	Wózek poprzeczny do cięć kątowych z pochyłem ±46^o kompletny z ramieniem teleskopowym z prowadnicą liniową (patent Casolin)
PRN	Manualne ramię dociskowe, wysokość robocza 0 – 210 mm
PRP	Pneumatyczne ramię dociskowe, wysokość robocza 0 – 90 mm
PPR	Pneumatyczne ramię dociskowe sterowane radiowo, wysokość robocza 0 – 90 mm
PPN3,2	Podłużny docisk materiału dla wózka 3200 mm
PPN3,8	Podłużny docisk materiału dla wózka 3800 mm
LAS	Tarcza główna o średnicy 350 mm
PES	Dodatkowe ramię podparcia wózka poprzecznego
RTP	Liniał do cięć równoległych (1100 mm)
RTPD	Cyfrowy liniał do cięć równoległych
SST	Podwójny wózek poprzeczny z prowadnicą podłogową
LASER	Cięcie przy użyciu lasera
